Bàn kiểm công tơ điện tự động kỹ thuật số Model: GT-S1100

Xuất xứ: Trung Quốc

Hãng sản xuất: Haiyan Kaipu Electronic

Model: GT-S1100

Mô tả

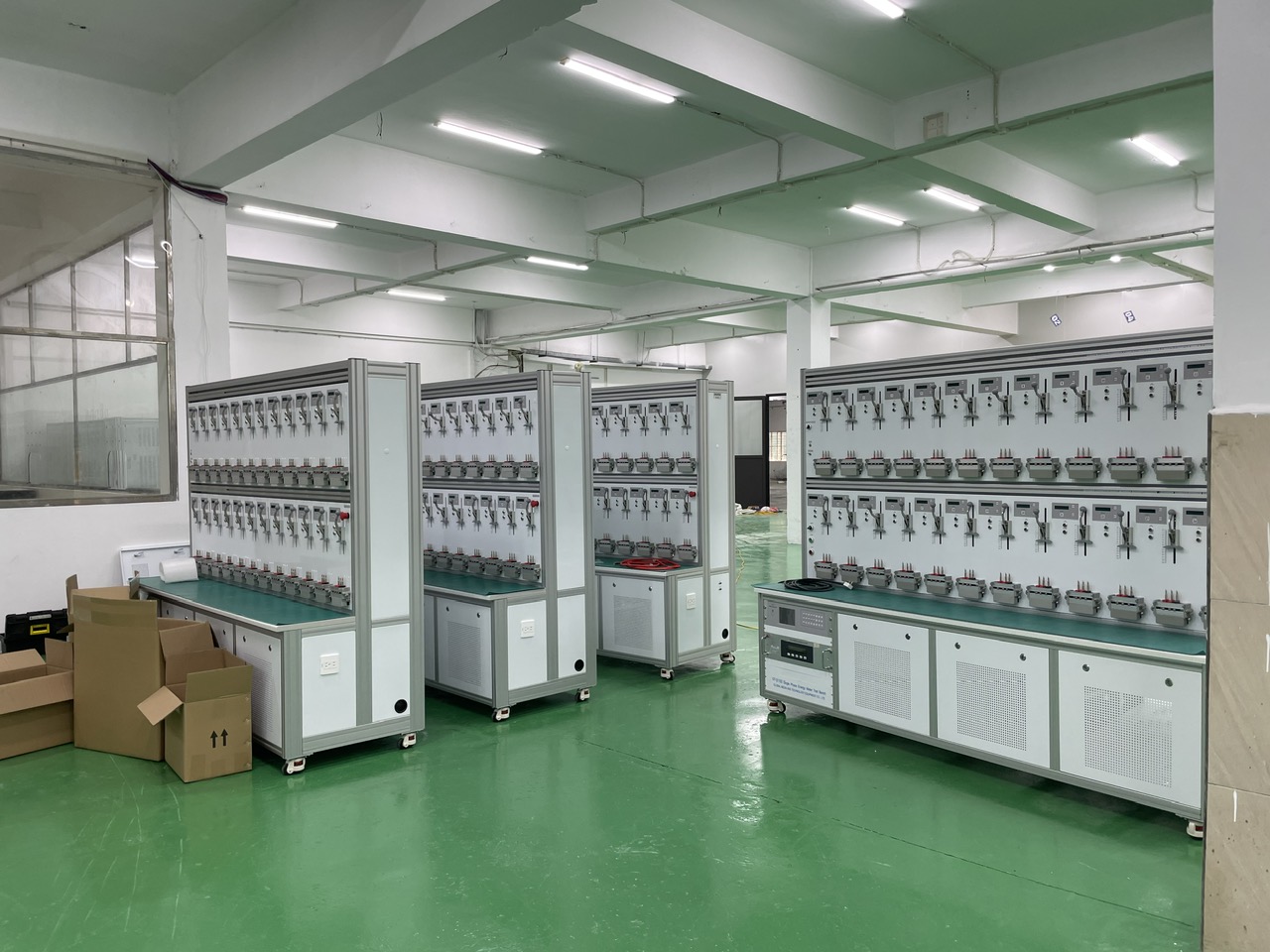

Bàn kiểm công tơ điện 1 pha 24 / 48 vị trí tự động kỹ thuật số

– Cấp chính xác của bàn kiểm: 0,05

– Cấp chính xác của công tơ mẫu điện tử: 0,05

– Thiết bị cho phép kiểm đồng thời 24 / 48 công tơ 1 pha kiểu cảm ứng và điện tử mà không cần tách cầu nối giữa dòng và áp của công tơ.

– Kiểm tra thanh ghi điện năng công tơ điện tử

– Giao tiếp và điều khiển: Tự động qua máy vi tính và bán tự động không cần máy vi tính

– Cho phép kiểm đồng thời nhiều công tơ có hằng số công tơ khác nhau (tại cùng dải dòng điện và điện áp)

– Tự động bảo vệ quá áp, bảo vệ quá tải và bảo vệ ngắn mạch.

Đặc tính kỹ thuật:

1. Bộ nguồn:

– Điện áp đầu ra:

Điện áp ra: (30 ÷ 300) V

– Dòng điện đầu ra:

Dòng điện ra: (1m ÷ 120) A

– Góc lệch pha: (0 ÷ 360)

– Tần số đầu ra: (45 ÷ 65) Hz

– Độ méo sóng dòng điện/điện áp: ≤ 0,5%

– Độ ổn định hệ số công suất đầu ra: < 0.05% /180s

– Biến áp cách ly để kiểm công tơ mà không cần tách mạch dòng áp (1:1)

2. Công tơ mẫu:

Model: GT-1100

– Công tơ mẫu cấp chính xác: ≤ 0,05%

– Dải dòng điện: (100/50/25/10/5/2.5/1/0.5/0.25/0.1/0.05/0.025 ) A.

– Có thể chọn dải đo dòng điện bằng nút bấm

– Tần số đo được: 45 ÷ 65 Hz

– Hiển thị đồng thời các thông số: điện áp, dòng điện, công suất tác dụng, công suất phản kháng, góc pha, hệ số công suất.

– Cảnh báo quá điện áp, dòng điện

– Hằng số: 1.6×106 xung/kWh (100A), 6.4×109 xung/kWh (0.025A).

3. Điều khiển và hiển thị:

– Bộ điều khiển với màn mầu LCD cho điều khiển và hiển thị tất cả các thông số vận hành.

– Kết nối máy tính mà không cần công tắc chuyển chế độ bằng tay.

– Bộ điều khiển và xử lý trung tâm (MCU) : cho phép bàn hoạt động độc lập không cần máy tính ngoài của bàn kiểm, có màn hiển thị đồng thời các tham số hệ thống, tham số cài đặt và hoạt động của bàn.

Có bàn phím lựa chọn chế độ kiểm định đặt trước như: Imax / 0.5 Imax / 600%Ib /

400%Ib / 200%Ib / 100%Ib / 50%Ib / 20%Ib / 10%Ib / 5%Ib / 1.0L / 0.5L / 0.5C / 0.8L

/ 0.8C. Phím chế độ kiểm tự quay, kiểm độ nhạy.

– Hiển thị sai số: các bộ hiển thị sai số độc lập tương ứng với các vị trí kiểm công tơ.

– Dạng hiển thị sai số: -99,999 ÷ 99,999 (%) dấu phẩy động tùy theo độ chính xác của công tơ kiểm.

4. Khung giá treo công tơ:

– Cấu trúc hệ thống: 1 khối bao gồm giá treo công tơ và nguồn chứa nguồn dòng, áp, công tơ mẫu và bộ điều khiển xử lý trung tâm.

– Giá treo công tơ: Có cấu trúc bằng hợp kim không gỉ chắc chắn.

– Bộ đấu nối nhanh cho mạch áp 300 V mạch dòng 120 A tại từng vị trí.

5. Đầu đọc và bộ gá đầu đọc, gồm:

+ Đầu đọc loại thường,  có thể kiểm được hai chế độ: điểm đen trên đĩa quay của công tơ cơ và xung đèn LED của công tơ điện tử, tần số đọc lên tới 50 Hz.

– Bộ gá đầu đọc có thể điều chỉnh dọc – ngang, xa – gần để đọc được điểm đen trên đĩa quay hoặc xung đèn LED của công tơ

6. Phần mềm điều khiển:

– Hệ thống tính toán các sai số của công tơ ở từng phép kiểm phù hợp với quy trình kiểm định ĐLVN của Việt Nam

– Các bước kiểm độ nhậy, kiểm tự quay, kiểm sai số cơ bản (theo quy trình kiểm định ĐLVN của Việt Nam) có thể được lập trình trước và thực hiện hoàn toàn tự động bằng phần mềm điều khiển hoặc bán tự động khi hiệu chỉnh các công tơ cơ (có đĩa quay).

– Lưu trữ, truy vấn và in các kết quả kiểm định; xử lý dữ liệu theo các tiêu chí người sử dụng.

– Định dạng trang in theo mục đích người sử dụng

Phụ kiện kèm theo

Bộ dây điện áp. Bộ dây dòng

Cáp tín hiệu xung cho từng vị trí.

01 cáp giao diện RS485.

01 cáp giao diện RS232

01 đĩa CD phần mềm điều khiển và quản lý dữ liệu
