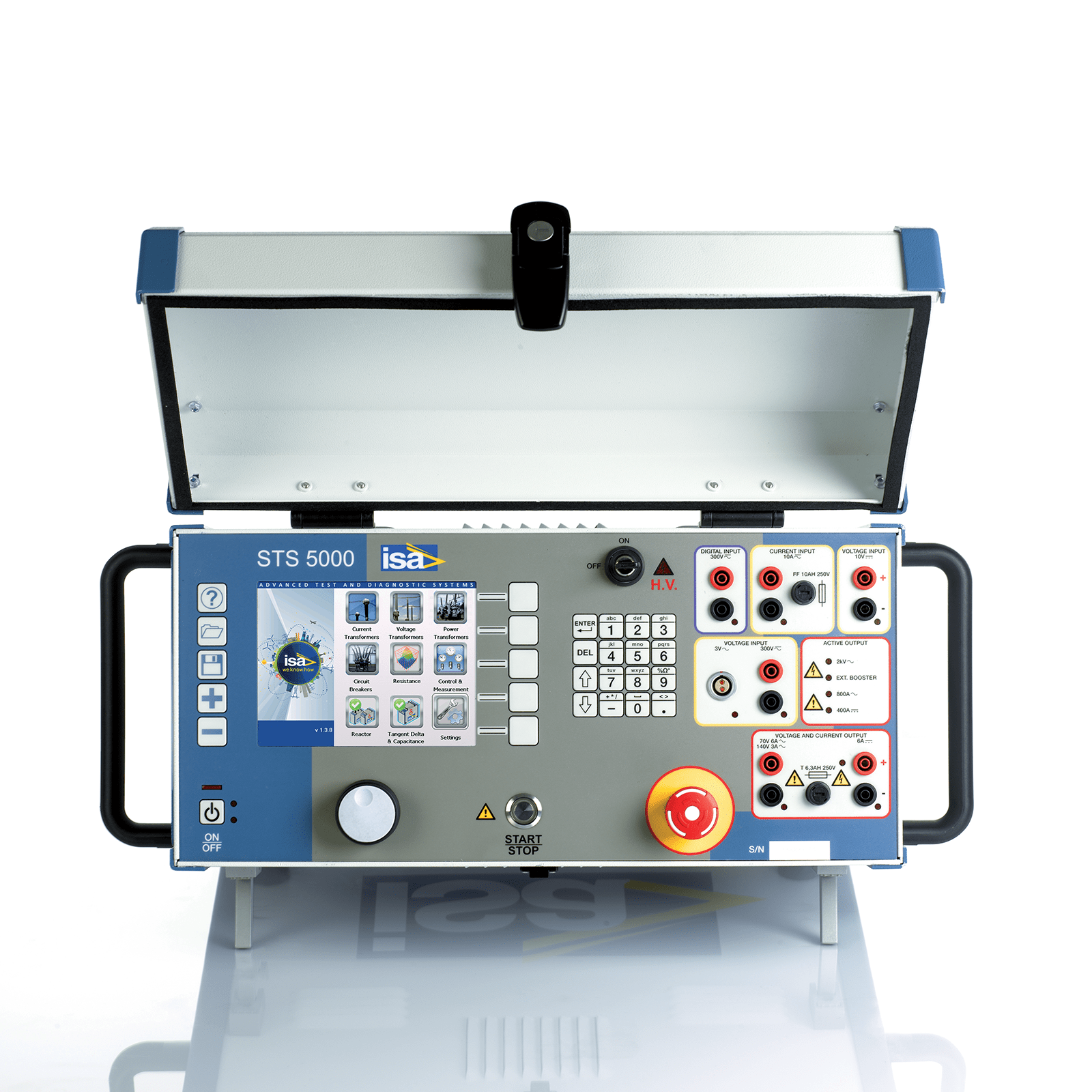

Hợp Bộ Đa Năng Trọn Bộ Thí Nghiệm MBA, CT, VT – STS 5000

Mô tả

HỢP BỘ ĐA NĂNG TRỌN BỘ THÍ NGHIỆM MBA, CT, VT – STS 5000

STS 5000 Multifunction Substation Test Set

GENERAL INFORMATION

STS 5000 is a multifunction substation maintenance & commissioning test system for current, voltage and power transformers, designed to perform primary tests requested in substations commissioning. It allows to perform accurate tests on CTs, VTs, PTs and ground grid.

Key features

• Fully automatic
  • Primary injection testing capabilities: up to 800 A or up to 7000 A with the optional module BUX 5000
  • Variable output frequency: 15÷500 Hz
  • Power dissipation factor test with the optional module TD 5000 ( voltage up to 12 kV)
  • 2000 V AC high-pot test
  • Local control by large graphic display
  • Tan Delta test on rotative machines (generators and motors)
  • PADS – Power Apparatus Diagnostic Software for automatic testing, assessment and report
  • IEC 61850-9-2 communication protocol
  • USB interface and Ethernet interface for PC connection
  • Compact and lightweight
  • Patented technology for capacitance and Tan Delta measurement

THÔNG TIN SẢN PHẨM

STS 5000 là hợp bộ thí nghiệm đa năng trong vận hành & bảo trì trạm biến áp, dành cho máy biến dòng điện, máy biến điện áp và máy biến áp lực, được thiết kế để thực hiện các thử nghiệm phía nhất thứ được yêu cầu khi vận hành trạm biến áp. Nó cho phép thực hiện các bài kiểm tra chính xác trên CT, VT, PT và hệ thống nối đất.

Tính năng chính

• Hoàn toàn tự động
• Thử nghiệm nhất thứ: lên tới 800 A hoặc 7000 A, với tùy chọn module BUX 5000
• Tần số phát: 15 – 500 Hz
• Đo hệ số tổn hao công suất với tùy chọn modlule TD 5000 (điện áp lên tới 12 kV)
• Điện áp thử lên tới 2000 V AC
• Điều khiển tại máy với màn hình màu lớn
• Đo tan delta cho máy điện quay (máy phát và động cơ)
• Phần mềm cài đặt thử nghiệm, quản lý và báo cáo tự động PADS – Power Apparatus Diagnostic
• Giao thức truyền thông IEC 61850-9-2
• Kết nối với PC qua Ethernet và USB
• Thiết bị gọn nhẹ.
• Công nghệ đã được cấp bằng sáng chế cho phép đo tan delta và điện dung
