Thiết Bị Thử Nghiệm Rơle – TD 1000 PLUS

Mô tả

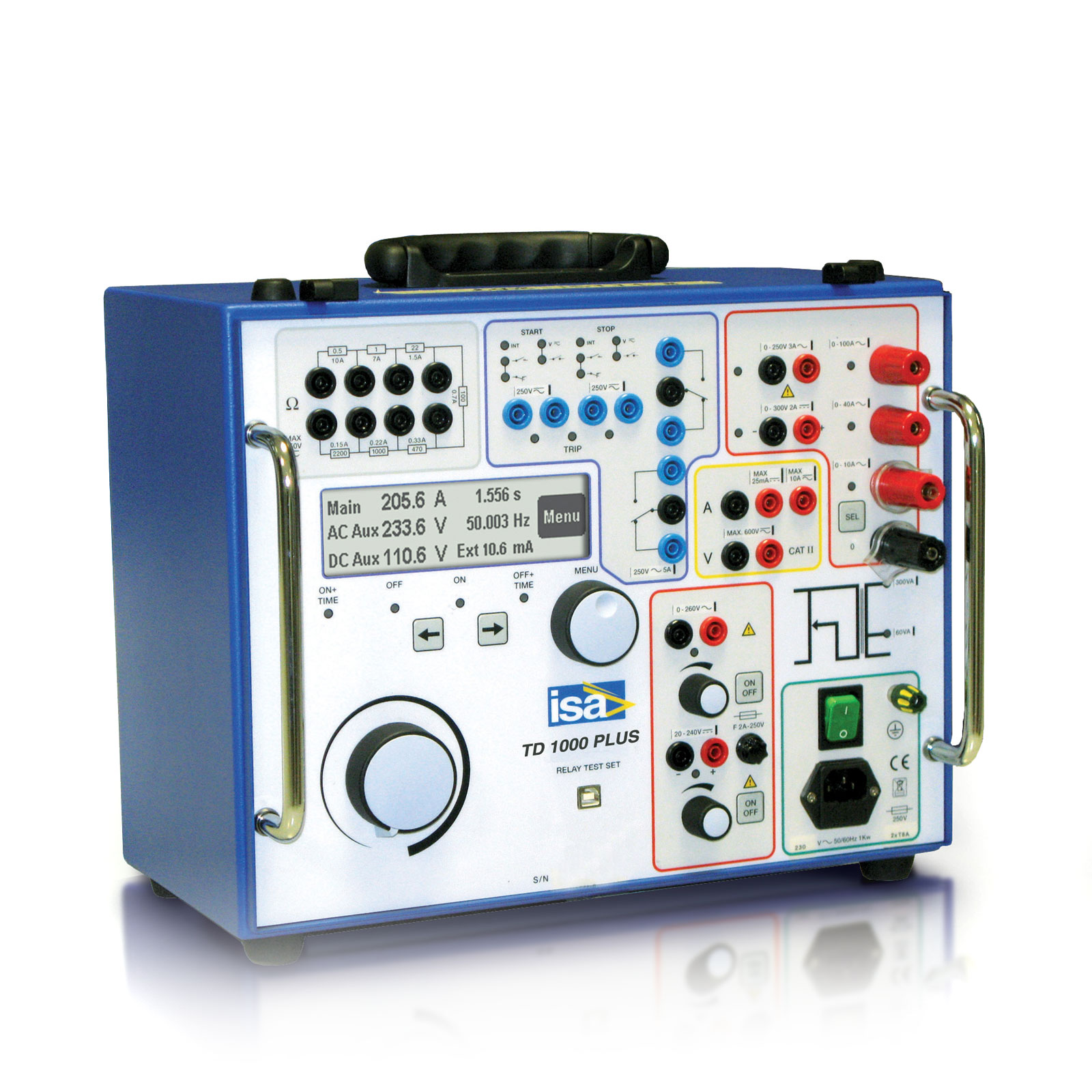

THIẾT BỊ THỬ NGHIỆM RƠLE – TD 1000 PLUS

Secondary injection relay test set TD 1000 PLUS

GENERAL INFORMATION

TD 1000 PLUS is a protective relay test set especially designed to give the commissioning engineers a multitasking and highly reliable testing equipment. In comparison with T 1000 PLUS model, TD 1000 PLUS has two current outputs to test the differential relay characteristic curve, besides the pick-up current.

Key features

• Multi-tasking test set designed for testing relays and transducers
• Two current outputs and high power at 15 Hz
• Max current output: 250 A
• Max AC voltage output: 250 V
• Max DC voltage output: 300 V
• Frequency generator: 15 ÷ 550 Hz
• Phase angle shifter
• Battery simulator 20 ÷ 260 V DC
• Oscilloscope function for current and voltage
• USB port – Microprocessor controller
• Test results and settings saved into local memory

THÔNG TIN SẢN PHẨM

T1000 PLUS là bộ thử nghiệm rơ le bảo vệ được thiết kế đặc biệt để cung cấp cho các kỹ sư vận hành một thiết bị thử nghiệm đa năng và có độ tin cậy cao. So sánh với model T 1000 plus, TD 1000 plus có 2 đầu ra dòng để thử nghiệm rơ le bảo vệ so lệch.

Tính năng chính

• Bộ thử nghiệm đa năng được thiết kế để thử nghiệm các loại rơ le và các bộ chuyển đổi
• 2 đầu ra dòng và công suất cao tại 15 Hz
• Đầu ra dòng lớn nhất: 250 A
• Đầu ra áp AC lớn nhất: 250 V
• Đầu ra áp DC lớn nhất: 300 V
• Tần số phát: 15 ÷ 550 Hz
• Bộ đổi góc pha

• Pin mô phỏng: 20 ÷ 260 V DC

• Chức năng hiện sóng cho dòng và áp
• Bộ điều khiển vi xử lý – cổng USB
• Kết quả kiểm tra và cài đặt được lưu vào bộ nhớ trong
